Шкивы из чугуна – купить надёжные детали для ременных передач

Виды чугунных шкивов: классификация по назначению

Шкивы из чугуна различаются по конструкции, форме рабочей поверхности и способу крепления. Рассмотрим основные типы.

1. Клиновые шкивы

Наиболее распространённый тип шкивов, используемый с клиновыми ремнями. Рабочая поверхность имеет профилированные канавки (ручьи), форма которых соответствует профилю ремня.

Характеристики клиновых шкивов:

• Профили канавок: SPZ, SPA, SPB, SPC (европейский стандарт), а также отечественные профили по ГОСТ.

• Количество ручьёв: от 1 до 6 и более – зависит от передаваемой мощности.

• Диаметры: от 50 мм до 1250 мм и более.

Область применения: клиновые шкивы используются в приводах промышленных станков, сельхозтехники, строительного оборудования, насосов, вентиляторов и компрессоров. Клиноременная передача обеспечивает высокий крутящий момент и широко применяется в устройствах с большими угловыми скоростями.

2. Зубчатые (синхронные) шкивы

Используются с зубчатыми ремнями, обеспечивая синхронную передачу вращения без пробуксовки. Рабочая поверхность имеет зубья определённого шага и профиля.

Преимущества зубчатой передачи:

• Отсутствие проскальзывания.

• Возможность передачи большого крутящего момента.

• Меньшая радиальная нагрузка на вал по сравнению с другими ременными передачами.

Область применения: приводы газораспределительных механизмов двигателей, силовые приводы станков, промышленные механизмы с требованием синхронизации.

3. Плоскоременные шкивы

Имеют гладкий обод без канавок, работают с плоскими ремнями. Используются для передачи вращения на большие расстояния (до 7–9 метров) и при высоких скоростях.

Область применения: прессовое и кузнечное оборудование, приводы лесопилок, текстильное оборудование, центробежные насосы. Такие шкивы эффективно гасят ударные нагрузки и динамические воздействия.

4. Регулируемые (вариаторные) шкивы

Имеют возможность изменения рабочего диаметра для плавного регулирования передаточного числа без остановки механизма. Состоят из двух подвижных дисков.

Область применения: конвейеры, трансмиссии колесного транспорта, точные металло- и деревообрабатывающие станки, сельскохозяйственные машины.

5. Поликлиновые шкивы

Имеют несколько продольных клиновых канавок, работают с поликлиновыми ремнями (серпантинный привод). Обеспечивают передачу мощности к нескольким потребителям от одного источника.

Область применения: тяжёлое машиностроение, приводы нескольких узлов в бытовой технике и промышленности.

Конструктивные особенности: типы крепления

При выборе шкива важно учитывать способ его посадки на вал. Современный рынок предлагает три основных типа.

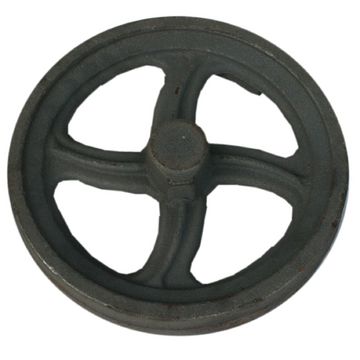

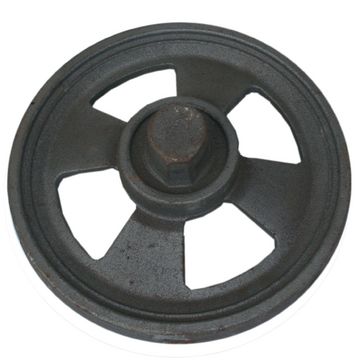

1. Шкивы под расточку (с черновым отверстием)

Наиболее универсальный тип. Шкив отливается с минимальным центральным отверстием, которое затем растачивается и обрабатывается под конкретный диаметр вала и шпоночный паз непосредственно у заказчика или в механическом цехе.

Преимущества:

• Гибкость применения – один типоразмер подходит под разные валы.

• Снижение складских запасов.

• Возможность точной подгонки под изношенный вал.

2. Шкивы под коническую втулку (Taper Lock, Taper Bush)

Современное решение для надёжной фиксации на валу. Посадка осуществляется через разрезную коническую втулку, которая при затяжке болтов равномерно обжимает вал по всей длине.

Преимущества системы Taper Lock:

• Мгновенный монтаж и демонтаж.

• Идеальное центрирование, минимальное биение.

• Высокая несущая способность – передача крутящего момента за счёт трения по всей поверхности.

• Снижение износа посадочного места вала.

3. Шкивы с готовым посадочным отверстием

Готовые изделия с фиксированным диаметром отверстия и шпоночным пазом. Готовы к монтажу сразу после покупки. Используются преимущественно для унифицированного оборудования.

Марки чугуна для производства шкивов

Качество шкива напрямую зависит от марки используемого чугуна. Мы работаем с несколькими основными материалами, каждый из которых имеет свои характеристики.

Особенности серого чугуна. Серый чугун (СЧ15, СЧ20, СЧ25) имеет пластинчатую форму графитовых включений. При работе деталей в условиях преимущественно сжимающих напряжений он демонстрирует отличные показатели. Однако, из-за особенностей структуры, серый чугун хуже работает на растяжение. Поэтому для нагруженных конструкций, испытывающих растягивающие нагрузки, рекомендуется использовать высокопрочный чугун.

Скоростные ограничения. Чугунные шкивы рекомендуется применять при окружных скоростях до 30 м/с. Для более высоких скоростей (свыше 30 м/с) целесообразно использовать стальные шкивы.

Производственный процесс: как мы изготавливаем чугунные шкивы

Наше производство работает по полному циклу – от разработки модельной оснастки до финишной механической обработки.

1. Разработка модели и оснастки

По вашим чертежам или эскизам мы изготавливаем деревянную или металлическую оснастку для формовки. Для крупных партий – металлические модели, гарантирующие точность геометрии каждой отливки.

2. Формовка

Отливки шкивов производятся методом литья в песчаные формы. Используем современные формовочные смеси, обеспечивающие высокое качество поверхности и точность размеров.

3. Плавка и заливка

Используем индукционные печи, гарантирующие точное соблюдение химического состава материала. Для крупных шкивов особое внимание уделяется расчёту литниково-питающей системы, чтобы избежать дефектов типа усадочных раковин и обеспечить плавное заполнение формы.

4. Выбивка и очистка

После остывания отливки извлекаются из форм, очищаются от остатков формовочной смеси, обрубаются литники и прибыли.

5. Механическая обработка

Финишная обработка шкивов (расточка отверстий, обработка канавок, шпоночных пазов и торцов) выполняется на современных токарных, фрезерных и шпоночных станках, в том числе с ЧПУ. Это обеспечивает высокую точность посадочных мест и геометрию рабочих поверхностей в соответствии с ГОСТ Р 50640-94.

Технические параметры: как правильно выбрать шкив?

Чтобы подобрать правильный шкив для вашей ременной передачи, необходимо знать несколько ключевых параметров.

1. Тип ремня и профиль

Определите, какой ремень используется в вашей передаче – клиновой (SPZ, SPA, SPB, SPC), зубчатый, плоский или поликлиновый. Шкив должен строго соответствовать профилю и шагу ремня.

2. Диаметр шкива

Расчётный диаметр шкива определяет передаточное число и скорость ремня. Для клиновых шкивов указывается расчётный диаметр по нейтральной линии ремня.

3. Количество канавок (ручьёв)

Для клиновых шкивов – количество канавок определяет количество передаваемых ремней и, соответственно, мощность передачи.

4. Посадочный диаметр

Диаметр отверстия под вал. Для шкивов под расточку – минимальный диаметр. Для готовых изделий – фиксированный размер.

5. Тип крепления

Выберите подходящий способ крепления: под расточку, под коническую втулку Taper Lock или готовое отверстие со шпонкой.

6. Материал

Уточните условия эксплуатации – температура, нагрузка, скорость – и выберите соответствующую марку чугуна (СЧ20, СЧ25, ВЧ35 и др.).

Сферы применения чугунных шкивов

Чугунные шкивы востребованы в самых разных отраслях промышленности и машиностроения.

• Станкостроение: приводы токарных, фрезерных, сверлильных и шлифовальных станков.

• Сельскохозяйственное машиностроение: приводы комбайнов, тракторов, транспортёров, зерноочистительных машин.

• Дорожно-строительная техника: приводы экскаваторов, бульдозеров, дорожных катков.

• Горное дело и металлургия: приводы конвейеров, дробилок, мельниц, насосного оборудования.

• Пищевая и лёгкая промышленность: приводы конвейерных линий, упаковочного оборудования, вентиляции.

• Транспортные системы: лифты, эскалаторы, конвейеры.

• Энергетика: приводы насосов, вентиляторов, компрессоров, генераторов.

Как купить чугунные шкивы

Наше литейное производство расположено по адресу: Тверская обл., г. Бежецк, проспект Ленина 4 (площадка 1), улица Заводская 1 (площадка 2). Чтобы купить шкивы из чугуна, свяжитесь с нами:

- по почте rop@b-metal.ru

- по телефону/макс 8 903 804 51 71
